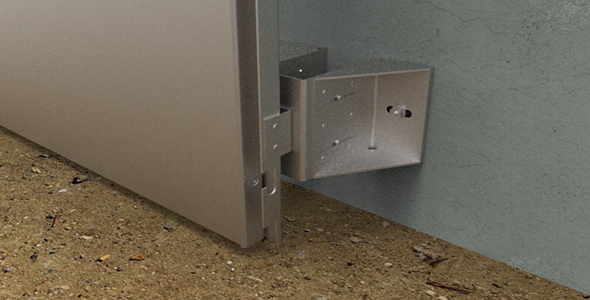

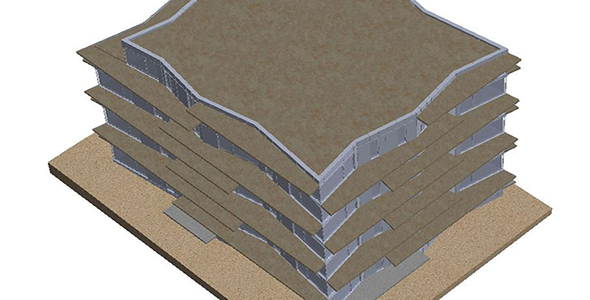

Le projet demandait la fabrication d'un revêtement en tôle aluminium éloxé pour la construction d'un nouvel immeuble locatif à Genève sur 6 étages. La forme non régulière du gros-œuvre a entraîné une multitude de pièces différentes, principalement en bas de façade. Le terrain étant variable, il a fallu adapter les tôles et les sous-constructions afin de suivre le terrain souhaité. Les tôles de finition sont en aluminium 3mm en "cassette", accrochées dans des sous-constructions en U fixées dans les éléments de vitrages déjà produits. Toutes les tôles sont éloxées, et une partie sont perforées pour l'aération devant les ouvrants. Au total, environ 600 plans de fabrication ont été dessinés.
